自聚焦草莓APP下载安装原理

　　1. 自聚焦草莓APP下载安装簡介

　　自聚焦草莓APP下载安装又稱梯度折射率草莓APP下载安装，是指其內部的折射率分布沿徑向逐漸減小的柱狀光學草莓APP下载安装，具有聚焦和成像功能。

　　由於梯度折射率草莓APP下载安装具有端麵準直、耦合和成像特性，加上它圓柱狀小巧的外形特點，可以在多種不同的微型光學係統中使用更加方便。並在集成光學領域如微型光學係統、醫用光學儀器、光學複印機、傳真機、掃描儀等設備有著廣泛的應用。

　　梯度折射率草莓APP下载安装是光通訊無源器件中必不可少的基礎元器件。應用於要求聚焦和準直功能的各種場合，被分別使用在光耦合器、準直器、光隔離器、光開關、激光器等方麵。

　　1.1 自聚焦草莓APP下载安装的特點

　　當光線在空氣中傳播遇到不同介質時，由於介質的折射率不同會改變其傳播方向。傳統草莓APP下载安装是通過控製草莓APP下载安装表麵的曲率，利用產生的光程差使光線匯聚成一點。

　　自聚焦草莓APP下载安装與普通草莓APP下载安装的區別在於，自聚焦草莓APP下载安装材料折射率的分布沿徑向逐漸減小，能夠使沿軸向傳輸的光產生連續折射，從而實現出射光線平滑且連續的匯聚到一點。

　　自聚焦草莓APP下载安装利用了梯度變折射率分布沿徑向逐漸減小的變化特征，其折射率變化由公式1表述。其折射率分布曲線見圖3。

　　No ………自聚焦草莓APP下载安装中心折射率

　　r …………自聚焦草莓APP下载安装半徑

　　根號A………自聚焦草莓APP下载安装的折射率分布常數

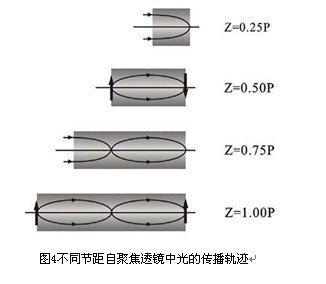

　　1.2 光在不同節距自聚焦草莓APP下载安装中的傳播軌跡：

　　1.3 自聚焦草莓APP下载安装的主要參數

　　節距：在自聚焦草莓APP下载安装中，光束沿正弦軌跡傳播完成一個正弦波周期的長度即稱為一個節距。

　　草莓APP下载安装長度：自聚焦草莓APP下载安装草莓APP下载安装兩端中心軸線間的距離。

　　折射率分布常數(根號A)：自聚焦草莓APP下载安装的折射率沿徑向分布常數。

　　數值孔徑(N.A.)：

　　n…………入射光所在介質的折射率

　　am……… 入射光線的最大孔徑角

　　1.4 自聚焦草莓APP下载安装的應用原理

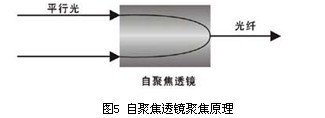

　　聚焦：根據自聚焦草莓APP下载安装的傳光原理，對於1/4節距的自聚焦草莓APP下载安装，當從一端麵輸入一束平行光時，經過自聚焦草莓APP下载安装後光線會匯聚在另一端麵上。這種端麵聚焦的功能是傳統曲麵草莓APP下载安装所無法實現的。如下圖5所示：

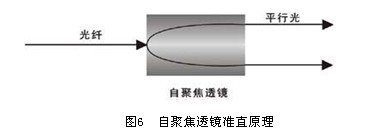

　　準直：準直是聚焦功能的可逆應用。根據自聚焦草莓APP下载安装的傳光原理，對於1/4節距的自聚焦草莓APP下载安装，當匯聚光從自聚焦草莓APP下载安装一端麵輸入時，經過自聚焦草莓APP下载安装後會轉變成平行光線。如下圖6所示：

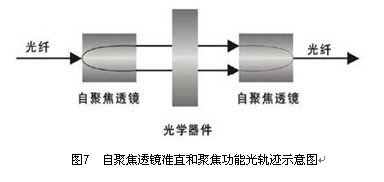

　　自聚焦草莓APP下载安装是光纖通訊無源器件中必不可少的基礎器件，應用於要求有聚焦和準直功能的各種場合，如：準直器、耦合器、光隔離器、光開關、波分複用器等等。例如圖7中兩個自聚焦草莓APP下载安装分別用做準直和聚焦，這樣草莓视频下载黄可在兩個自聚焦草莓APP下载安装之間加入多種光學器件，例如：濾波片、偏振片、法拉第旋光器等等，來構成多種光學無源器件。

　　耦合聚焦：由於自聚焦草莓APP下载安装可以通過端麵完成聚焦功能，加之其簡單的圓柱外型，使得它在進行光能量連接及轉換中有著很廣泛的用途。例如:光纖和光源、光纖和光電探測器以及光纖和光纖之間的耦合等等。

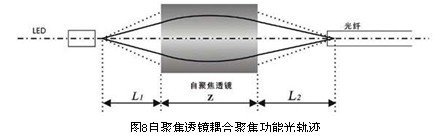

　　圖8中表示L1為光源或光纖到自聚焦草莓APP下载安装端麵的距離，Z為自聚焦草莓APP下载安装的長度，L2為自聚焦草莓APP下载安装端麵到光纖的距離。為了使光源或光纖發出的光經過自聚焦草莓APP下载安装聚焦後能夠有效地耦合進光纖，需要調節L1 和L2的距離來達到最佳耦合效率。但是，在實際耦合過程中，耦合效率要小於其理論值，其原因是耦合效率與器件的結構和使用方法有直接的關係。

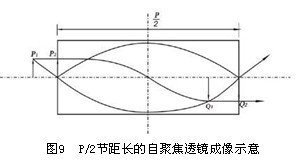

　　單草莓APP下载安装成像：自聚焦草莓APP下载安装除具備一般曲麵草莓APP下载安装的成像功能外還具有端麵成像的特性。對於P/2節距的自聚焦草莓APP下载安装，其端麵成像機理如圖9所示：

　　根據這一成像原理，采用P/2的整數倍長草莓APP下载安装可以實現顯微攝像係統中端麵到端麵的像中繼傳輸。因此低色差的自聚焦草莓APP下载安装在各種醫用內窺鏡及工業內鏡中作為物鏡和中繼草莓APP下载安装得到了越來越廣泛的應用。

　　自聚焦草莓APP下载安装陣列成像：當采用球麵草莓APP下载安装組合傳送大幅圖象時，目的是為了得到的1∶1的像，但是其共軛距一般是焦距的4倍。通過使用自聚焦草莓APP下载安装陣列，可大大縮短共軛距，使整個器件尺寸小型化;另一方麵成直線排列的自聚焦草莓APP下载安装陣列在整條直線上的成像分辨率相同，而整個視場的傳遞函數值比較均勻，大大提高成像質量，同時克服了普通球麵草莓APP下载安装在草莓APP下载安装外圍成像的分辨率和清晰度比中心低，以及組合裝配工作複雜的缺點。因此自聚焦草莓APP下载安装陣列成為複印機、傳真機、掃描儀等儀器設備的重要器件。
